[Block I/O Layer] 5. I/O queueing (blk-mq)

I/O queueing (blk-mq)

- request가 block layer에 도달했을 시 hardware dispatch queue로 바로 전달되거나 software staging queue로 전달됨

- Software staging queue로 전달되는 경우는 두가지

1. I/O scheduler가 설정되어 있을 때
2. request를 merge해야 할 때

- Software staging queue를 거친 request는 그 후 hardware dispatch queue로 전달

- Hardware에 충분한 리소스가 없을 시 temporary queue에 임시로 저장

- Device driver는 hardware dispatch queue를 사용해 각 block device들의 submission queue로 매핑



Figure 1. blk-mq mapping case



Submission queue & Completion queue (NVMe device)



- Submission queue는 64-byte command structure의 배열과 두개의 integer (head & tail)로 이루어짐

- Completion queue는 16-byte completion structure의 배열과 두개의 integer (head & tail)로 이루어짐

- 각 queue마다 doorbell이라고 불리는 32-bit register들이 존재

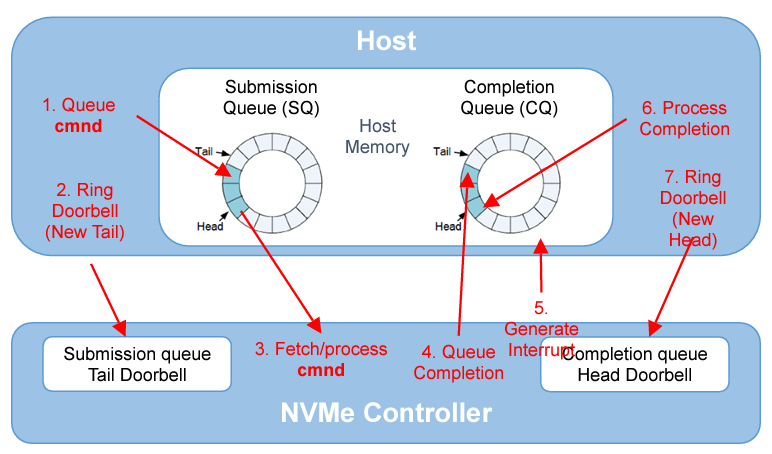

Figure 2. NVMe device driver submission & completion queue



- NVMe driver에 request가 전달 될 시 다음과 같은 순서로 queueing을 진행

1. request가 device로 전달 될 시 64-byte의 command structure를 형성해 submission queue의 tail로 전달
2. Submissions queue의 doorbell에 새로운 tail을 기록
3. Command structure를 fetch/process
4. 16-byte의 completion structure를 형성해 completion queue의 tail로 전달
5. Completion queue의 head index를 가진 interrupt를 생성
6. Head부터 completion structure을 process
7. 새로운 head를 completion queue doorbell에 기록
