[Zoned Storage Device] 4. SMR & ZNS Device

Shingled Magnetic Recording Hard Disks (SMR HDD)

- SMR은 HDD device에 사용되는 magnetic storage data recording 기술

- Conventional Magnetic Recording (CMR)과 비교했을 때 SMR은 더 높은 공간적 밀도를 가짐

- 각 track들을 overlapping 하는식으로 배치함으로 더 높은 밀도를 가질 수 있음

- 함께 overlapping 된 track들을 zone이라고 명

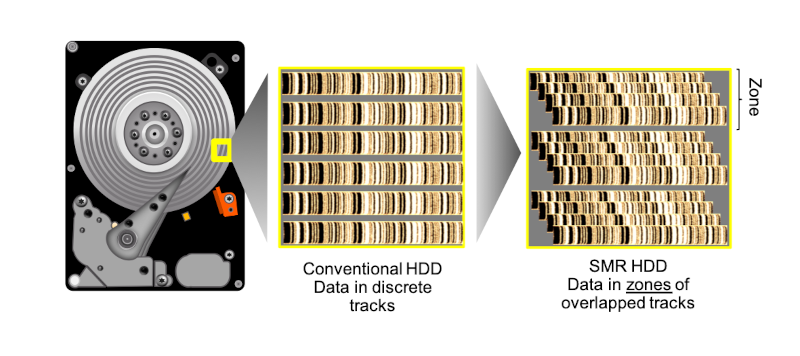

Figure 1. SMR HDD track organization



- Zone capacity라는 개념이 없음

- Zone Append command를 지원하지 않음

    - Linux 6.9.0 버전 이후 Zone Write Plugging (ZWP)를 통해 SMR device에서도 zone append가 가능



NVMe Zoned Namespace (ZNS)

- NVMe ZNS는 Flash-based SSD를 기반으로 둔 Zoned Storage SSD

- Zoned Storage Model의 specification을 Flash-based SSD로 구현

- Zone capacity와 zone size 개념을 제시



Figure 2. Zoned Namespace support internal data placement
